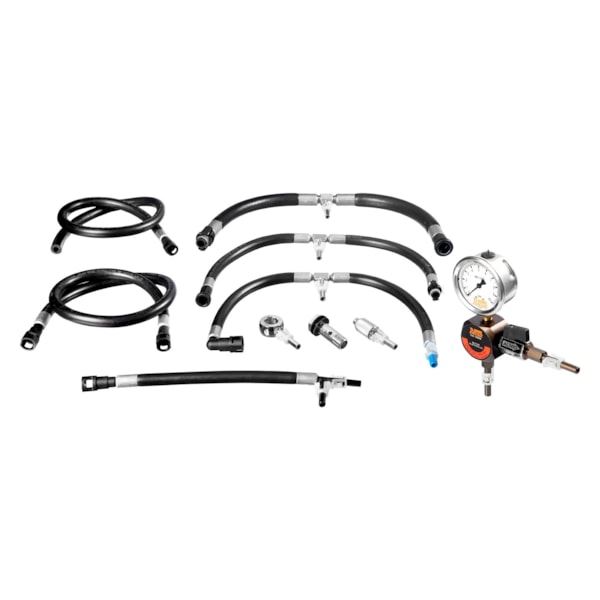

Teste da Linha de Baixa Pressão de Caminhões Raven

1 - Corpo de teste em alumínio anodizado (na cor marrom) e equipado com.

a) manômetro com classe de exatidão "A", caixa em aço inox com diâmetro 63 mm, visor preenchido com glicerina e escala de 0 a 10 bar.
b) válvula para alívio de pressão e c) duas conexões de entrada e alívio / saída com engate rápido tipo "Click" 5/16" (109656-01).
1 - Mangueira de borracha com 0,70 m e 2 engates rápidos tipo "Click" 5/16" fêmea (109656-02).
1 - Mangueira de borracha com 0,70 m, engate rápido tipo "Click" 5/16" fêmea e outra extremidade livre (109656-03).
1 - Mangueira adaptadora de borracha em "T" com 0,18 m, engate rápido duplo (a 90°) tipo "Click" 5/16" e engate rápido tipo "Click" 5/16" fêmea na outraextremidade.
Exemplo de Aplicação:
Motores MWM Sprint 2.8 com injeção eletrônica (109656-04).
1 - Mangueira adaptadora de borracha em "T" com 0,45 m, engates rápidos tipo Voss 16 mm macho e fêmea nas extremidades e engate rápido central metálico tipo"Click" 5/16".
Exemplo de Aplicação:
Motores MWM Acteon / Série 12 / X-12 (109656-08).
1 - Mangueira adaptadora de borracha em "T" com 0,45 m, engates rápidos tipo Voss 12 mm macho e fêmea nas extremidades e engate rápido central metálico tipo "Click" 5/16".
Exemplo de Aplicação:
Motores Cummins Interact ISB (109656-09).
1 - Mangueira adaptadora de borracha em "T" com 0,45 m, engates rápidos tipo "Click" 3/8" macho e fêmea nas extremidades e engate rápido central metálico tipo "Click" 5/16".
Exemplo de Aplicação:
Motores MWM Sprint Dédalus 3.0 (109656-10).
1 - Adaptador metálico com rosca M10 x 1 mm, vedação de borracha e engate rápido tipo "Click" 5/16".
Exemplo de Aplicação:
Motores Volvo com injeção eletrônica (109656-05).
1 - Parafuso vazado com 45 mm, rosca parcial M16 x 1 mm e duas arruelas de borracha (109656-06).
1 - Adaptador metálico tipo olhal com orifício de diâmetro 16 mm e engate rápido tipo "Click" 5/16".
Exemplo de Aplicação:
Motores Mercedes-Benz e Scania com injeção eletrônica (109656-07).
Manual Incluso
