Equipamento para Testar a Vedação dos Cilindros de Motores Ciclo Otto Raven

O Conjunto para Teste de Vedação de Cilindros de Motores a Gasolina e Álcool Raven 109654 foi desenvolvido para realizar medições precisas da vedação dos cilindros de motores ciclo Otto. Permite avaliar as condições de funcionamento do motor, identificar possíveis comprometimentos na vedação e verificar a queda de pressão durante a injeção de ar comprimido, contribuindo para uma análise eficiente do desempenho do motor.

Ideal para profissionais que trabalham com manutenção automotiva e diagnóstico de motores, o equipamento possibilita verificar se a vedação dos cilindros está comprometida, auxiliando na identificação de condições que podem prejudicar o rendimento do motor após determinado período de uso. Sua estrutura conta com dois manômetros secos, e caixa de aço. O manômetro esquerdo indica a pressão de entrada por meio de uma escala colorida de 0 a 120 psi, enquanto o manômetro direito apresenta o débito em relação à pressão de entrada, com escala colorida de 100 a 0%.

Para proporcionar praticidade durante os testes, o conjunto possui gancho para fixação, manípulo para ajuste de pressão e duas conexões de entrada e saída com engates rápidos padrão para linha de ar comprimido. Acompanha uma mangueira de borracha de 1,2 m e três adaptadores longos e curtos em alumínio anodizado na cor bronze, equipados com vedação de borracha e engate rápido tipo Click de 5/16", permitindo diferentes configurações de conexão. Para facilitar o transporte e o armazenamento, o produto é fornecido em uma maleta especial e acompanha manual de instruções.

Produto fornecido em uma maleta especial grande a partir do lote 148627/23, de mar/23.
Novo corpo de teste fornecido a partir do lote 69629/18, de mar/19.

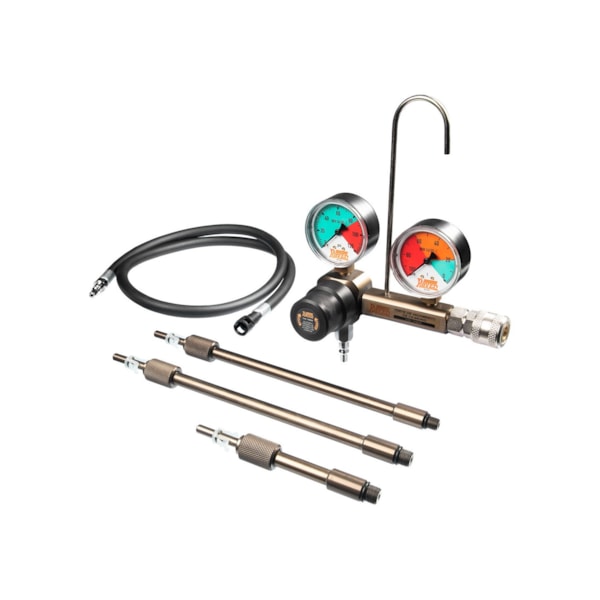

Composição:
1 - Corpo de teste em alumínio anodizado (na cor bronze) e equipado com.
a) 2 manômetros com classe de exatidão "B", "secos", com caixa de aço, sendo o esquerdo para indicação da pressão de entrada, com escala colorida de 0 a 120 psi e o direito para indicação do débito em relação à pressão de entrada, com escala colorida de 100 a 0%.
b) Gancho para fixação.
c) Manípulo para ajuste de pressão.
d) Duas conexões de entrada e saída com engates rápidos padrão para linha de ar comprimido (109654-01).
1 - Mangueira de borracha com 1,2 m, engate rápido padrão para ar comprimido e engate rápido tipo "Click" 5/16" fêmea (109654-06).
1 - Adaptador longo (270 mm) em alumínio anodizado (na cor bronze), com rosca M14 x 1,25 mm, vedação de borracha e engate rápido tipo "Click" 5/16" (109654-03).
1 - Adaptador longo (270 mm) em alumínio anodizado (na cor bronze), com rosca M12 x 1,25 mm, vedação de borracha e engate rápido tipo "Click" 5/16" (109654-04).
1 - Adaptador curto (110 mm) em alumínio anodizado (na cor bronze), com rosca M14 x 1,25 mm, vedação de borracha e engate rápido tipo "Click" 5/16" (109654-05).
Manual Incluso
Família: Arrefecimento e outros
Peso: 2,8 Kg

1 Conjunto para teste 109654 composto por: 1 corpo de ajuste de pressão de entrada e indicação de débito de pressão de saída composto por dois manômetros classe "b", manípulo regulador de pressão e mangueira de engate rápido para compressor; 1 mangueira de 1200 mm com engate fêmea tipo Click 5/16" e engate rápido para compressor; 1 adaptador curto (110 mm) em alumínio com rosca M14 x 1,25 mm e engate tipo Click 5/16"; 1 adaptador longo (270 mm) em alumínio com rosca M14 x 1,25 mm e engate tipo Click 5/16"; 1 adaptador longo (270 mm) em alumínio com rosca M12 x 1,25 mm e engate tipo Click 5/16"; 1 maleta e manual de instruções.
